2005年南大港龙园深基坑支护工程、2011年南京绕越高速东北段砼芯桩施工与测试：

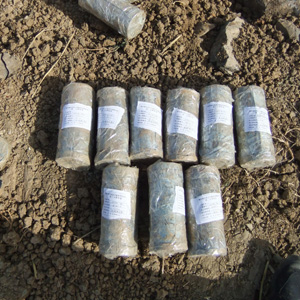

离散短丝纤维加筋土技术：
技术简介：

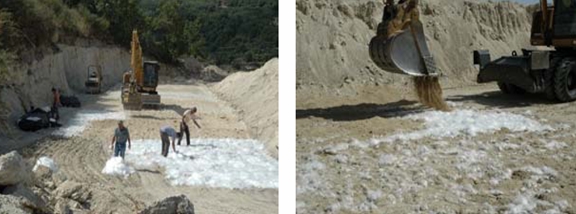

　　该技术通过将离散的短纤维丝（人工合成或者天然植物纤维）均匀掺入土体中，通过纤维和土颗粒之间的界面力学作用及纤维的拉筋作用，达到显著提高土体的工程力学性能的目的。同传统技术相比，该技术的具有如下优势：（1）纤维与土体作用属于物理过程，不改变土体的自然属性，绿色环保；（2）纤维在土体中随机分布，具有三维加筋作用，土体加固后具有各向同性特点；（3）纤维加筋的施工工艺简单，工程性价比较高；（4）纤维加筋不仅具有显著的增强效果，还能有效抑制土体破坏裂隙的发育。

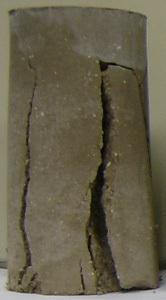

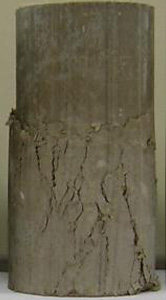

在素土中加入纤维和水泥都能起到提高强度的目的，且提高幅度基本处于同一水平（175-200%），其中素土的强度为0.16MPa，纤维土和水泥土的强度分别为0.44和0.48MPa。但素土、纤维土和水泥土的破坏特征各不相同：素土表现为应变软化的塑性破坏；水泥土表现为完全的脆性破坏，土体强度瞬间丧失，形成的破坏裂隙宽大，相互贯通（图2（a））；纤维土则表现为应变硬化的塑性破坏，破坏后土样中发育的裂隙相对比较细小，呈现裂而不断的特征（图2（b）），这对工程结构的稳定性有重要意义。此外，当在纤维土中再加入水泥后，强度得到成倍增加，达到1.18MPa，远远超过单纯的纤维土和水泥土强度之和，说明二者配合使用增强效果更佳，能极大减少材料用量，节约工程成本。
